Umarım konuyu doğru yere açmışımdır yönetici arkadaşlardan özür diliyorum Tongue

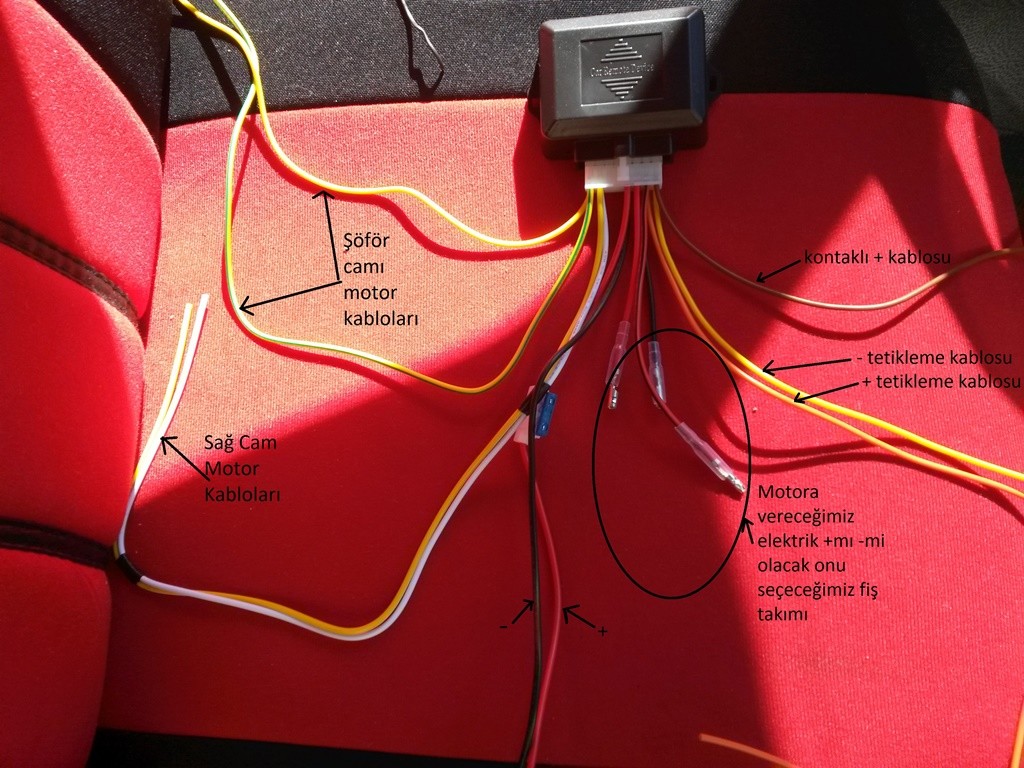

Modül montajına geçmeden önce modülümüzü tanıyalım kendisi inwells marka olup 2 cam kaldırma içindir
Resimde kabloların manaları açıklanmıştır

[Resim: attachment.php?aid=4333]

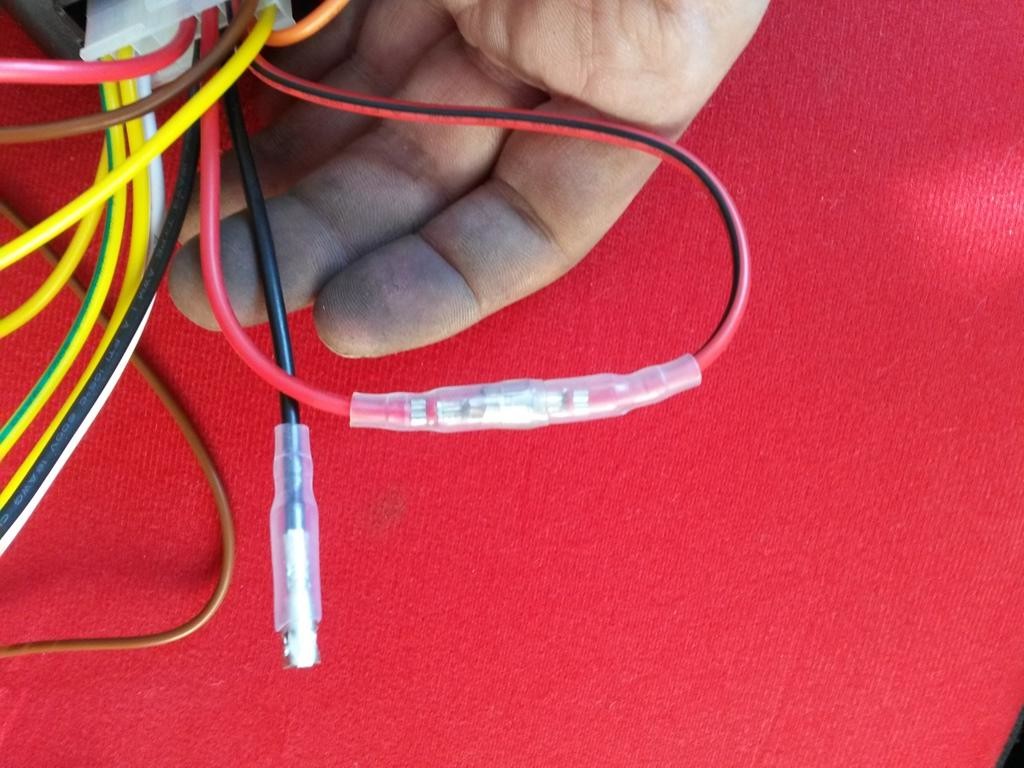

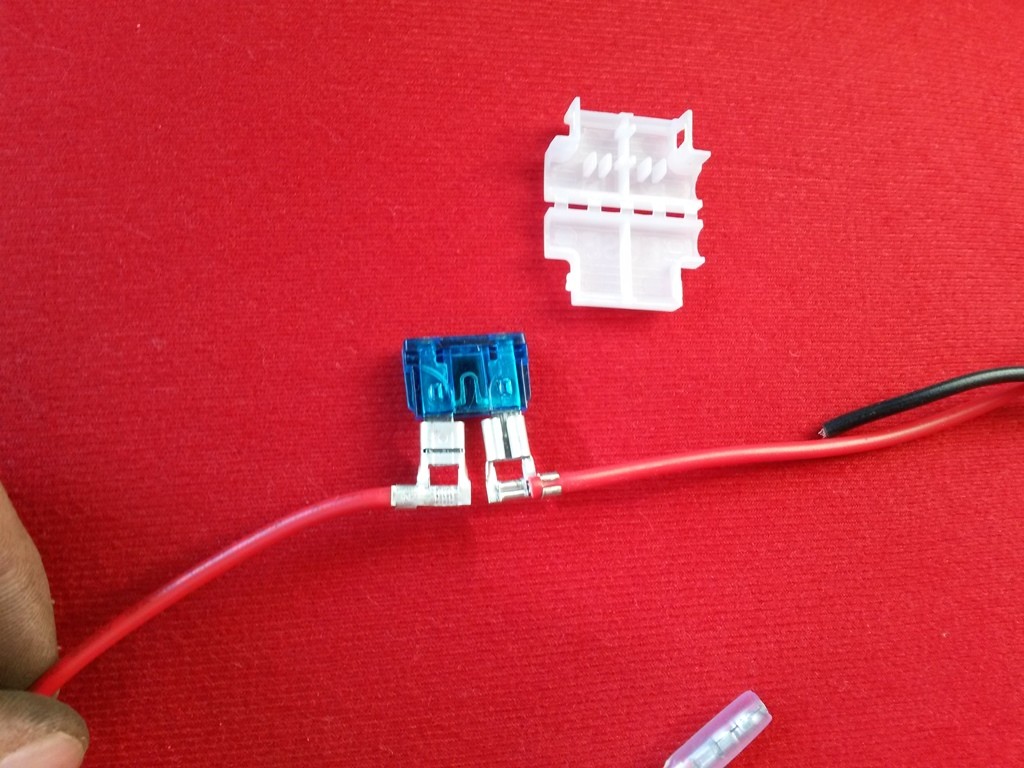

Modüllerin cam anahtarlarına yakın olması gücün daha verimli kullanılması için önemlidir bu yüzden modül üzerindeki sigortayı kesip kabloyla araç içine uzatmak için ilk hazırlığımı yaptım
[Resim: attachment.php?aid=4334]

Daha sonra motorlar + elektrikle iniş kalkış yaptığından seçimi + olacak şekilde seçim fişini bağladım
Bizim motorlara giden iki kabloda da boştayken - vardır kalkarken birine + yollanır cam kalkar burdaki mantıkda bu Wink
[Resim: attachment.php?aid=4335]

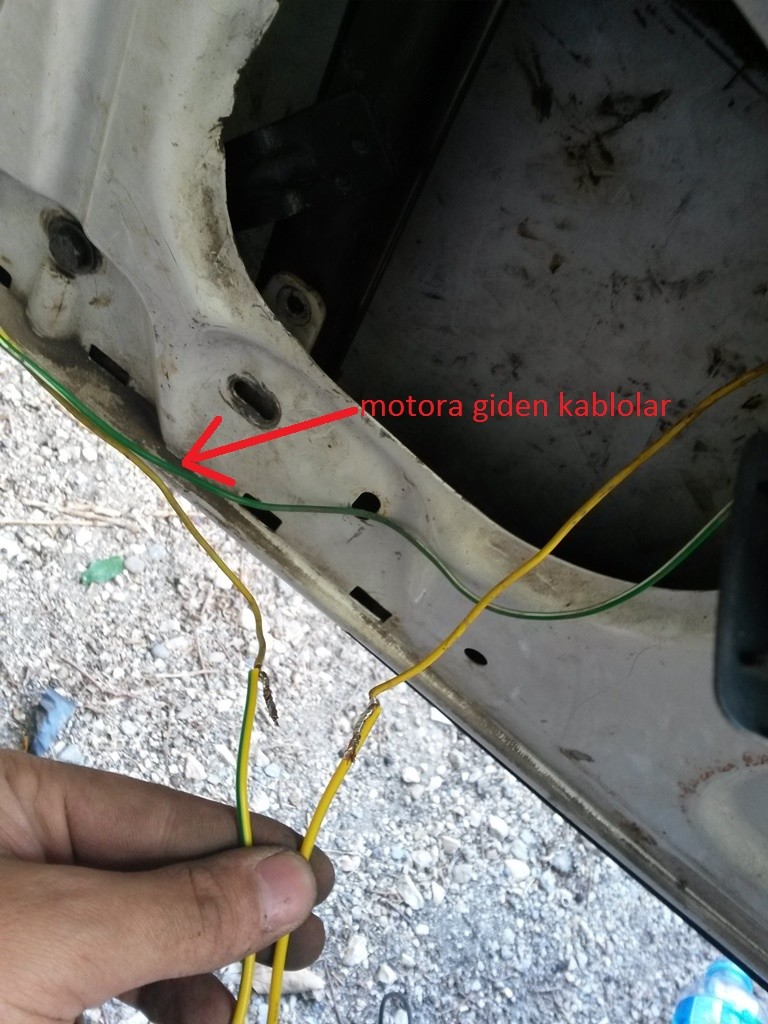

Daha sonra şöför camı motoruna giden iki kablodan kaldırma olanı tespit edip kestim şemaya göre kabloyu araya resimdeki gibi seri şekilde bağladım kablonun birisi anahtardan tarafta kalan parçaya diğeri motordan tarafta kalan parçaya
[Resim: attachment.php?aid=4336]

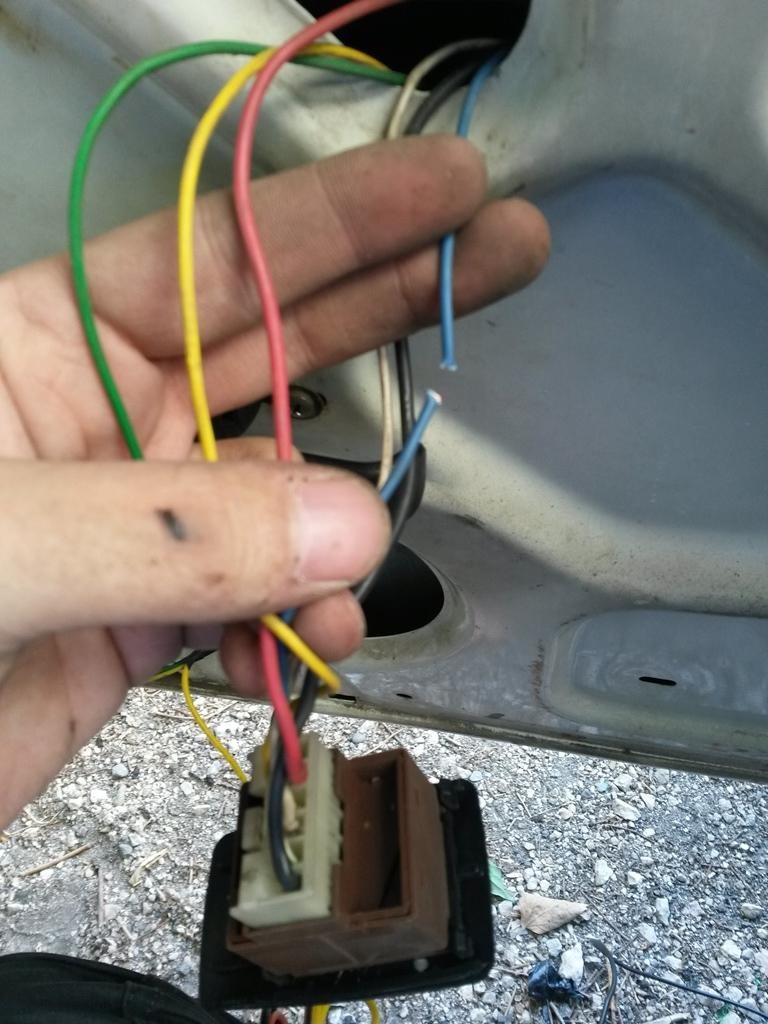

Sağ cam içinde yine şöför mahalindeki anahtarda sağ camın kaldırma kablosunu tespit ettim ve kestim
aynı şekilde sağ camında kablolarını bağladım onun resmini almamışım kontaklı + için koyacağım resimde mevcuttur
[Resim: attachment.php?aid=4337]

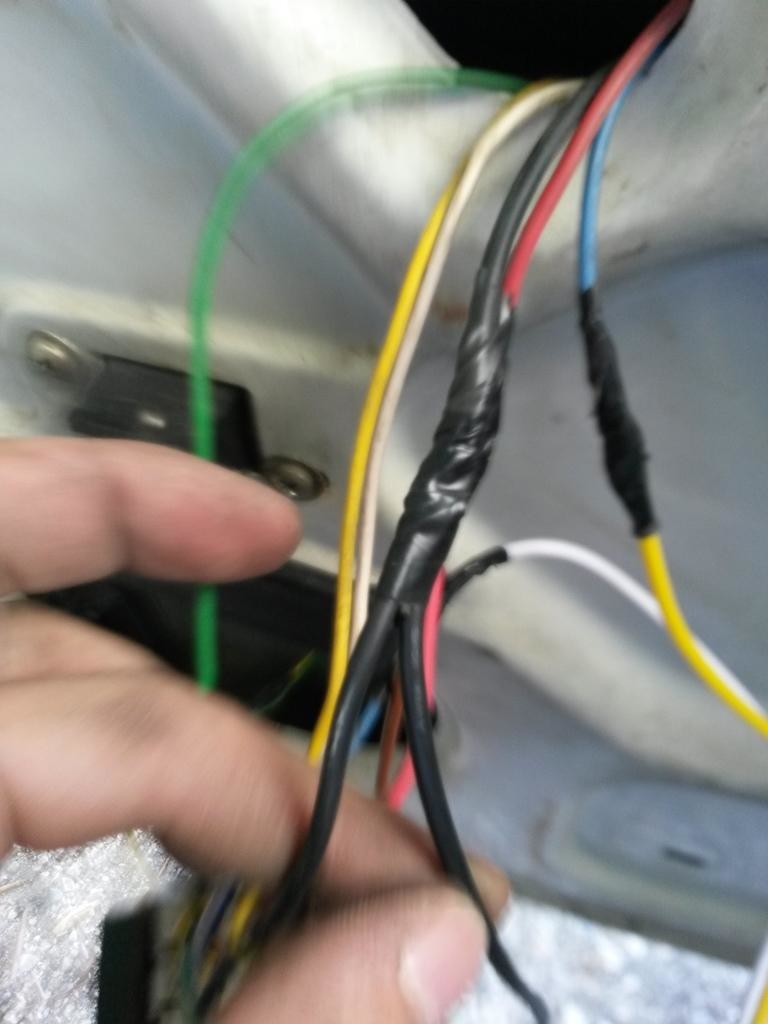

Kontaklı +yı anahtardaki kırmızı kablodan aldım (resimde sağ camında modül kabloları görünmekte mavi olan)
[Resim: attachment.php?aid=4338]

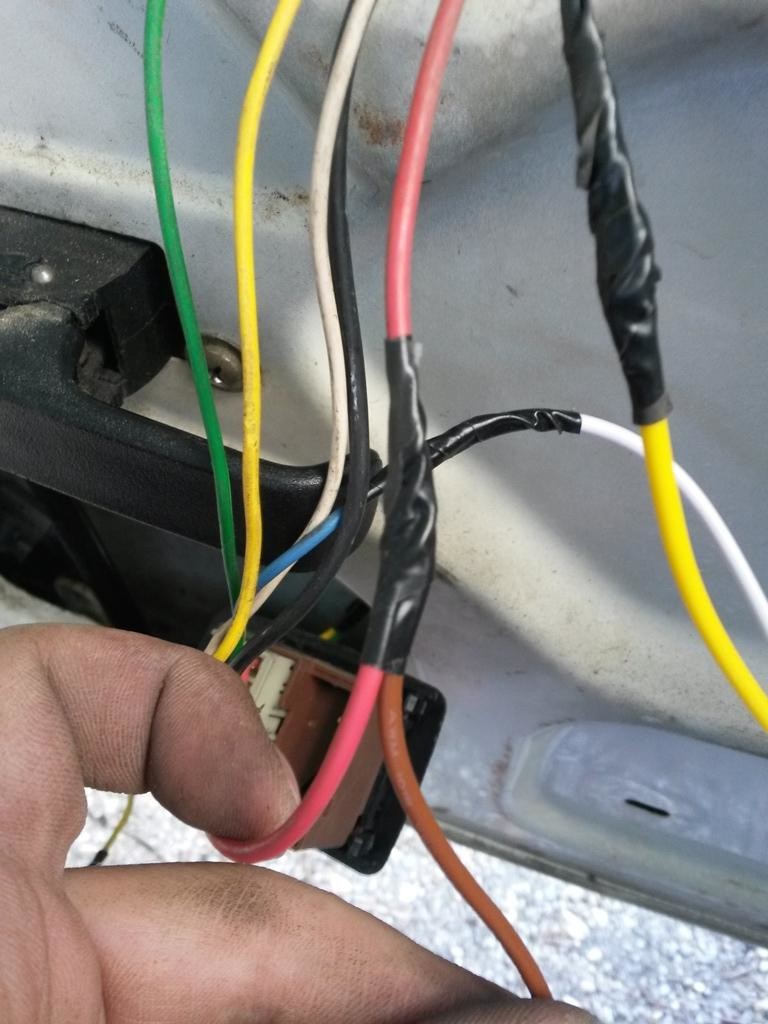

Modülün - ihtiyacını anahtarın siyah kablosundan alarak sağladım
[Resim: attachment.php?aid=4339]

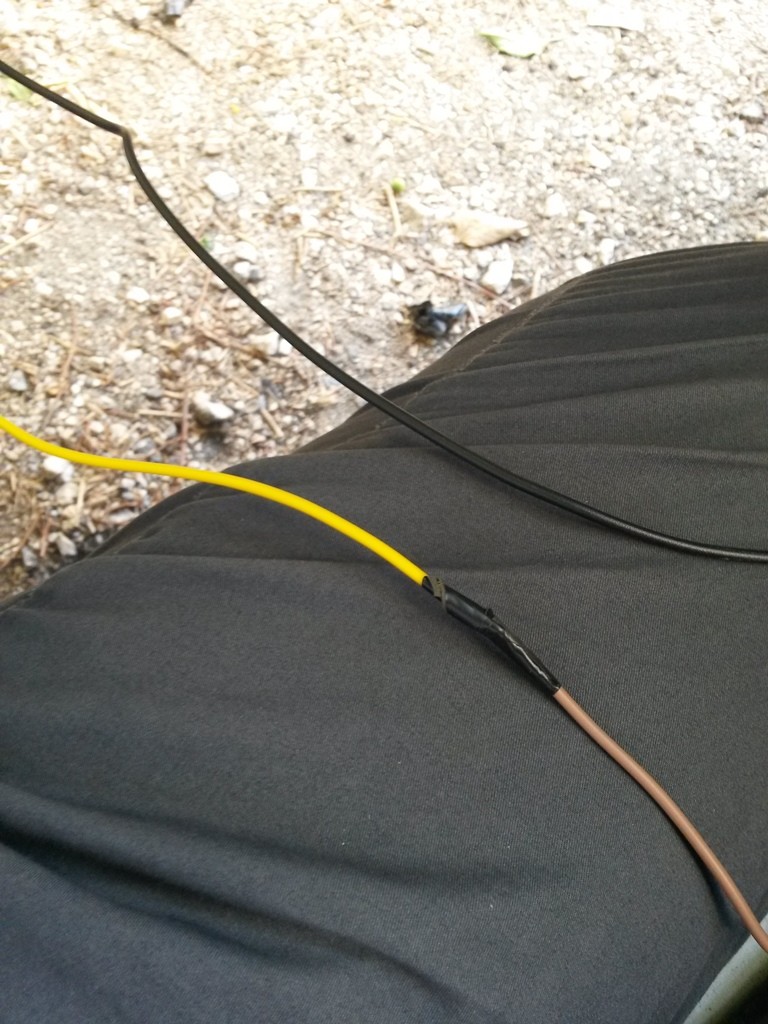

Alttaki resimde sarı kablo alarmımızın cam modülü çıkışına bağlanacak olan kablo onada ek yapıp içeri uzattım
Siyah görünen kabloda modülün + kablosu o da uzatılarak direksiyonun altındaki ana + kablosuna bağlanacak az sonra
[Resim: attachment.php?aid=4340]

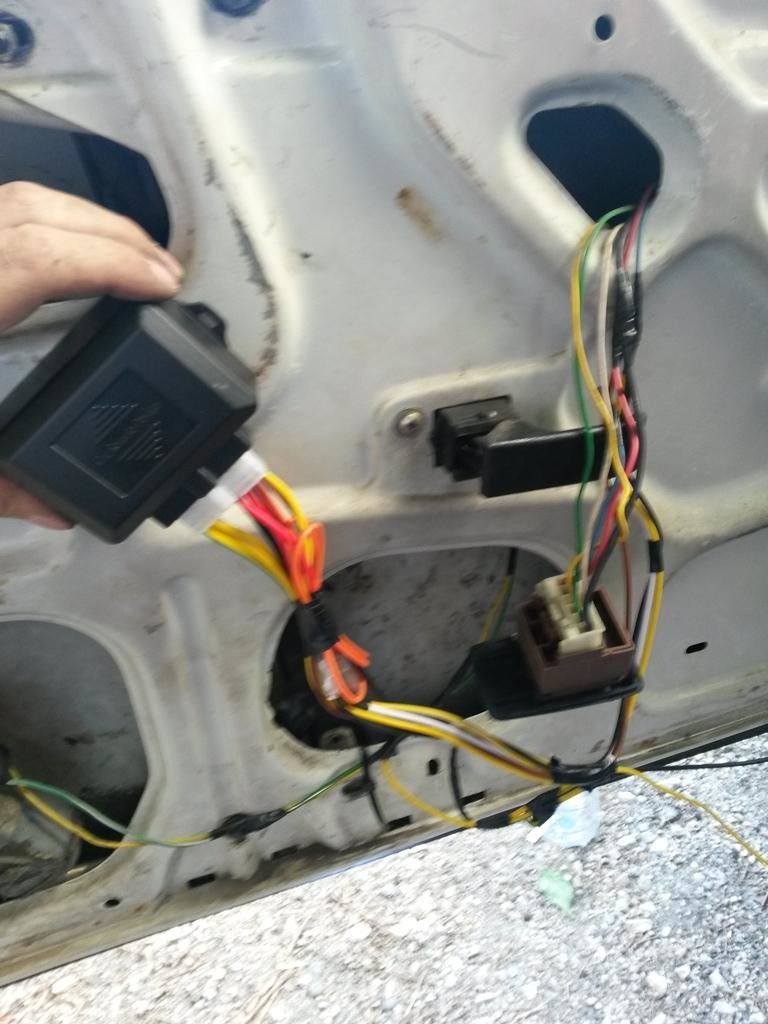

Modülün kapı içindeki son görüntüsü bu şekilde
[Resim: attachment.php?aid=4341]

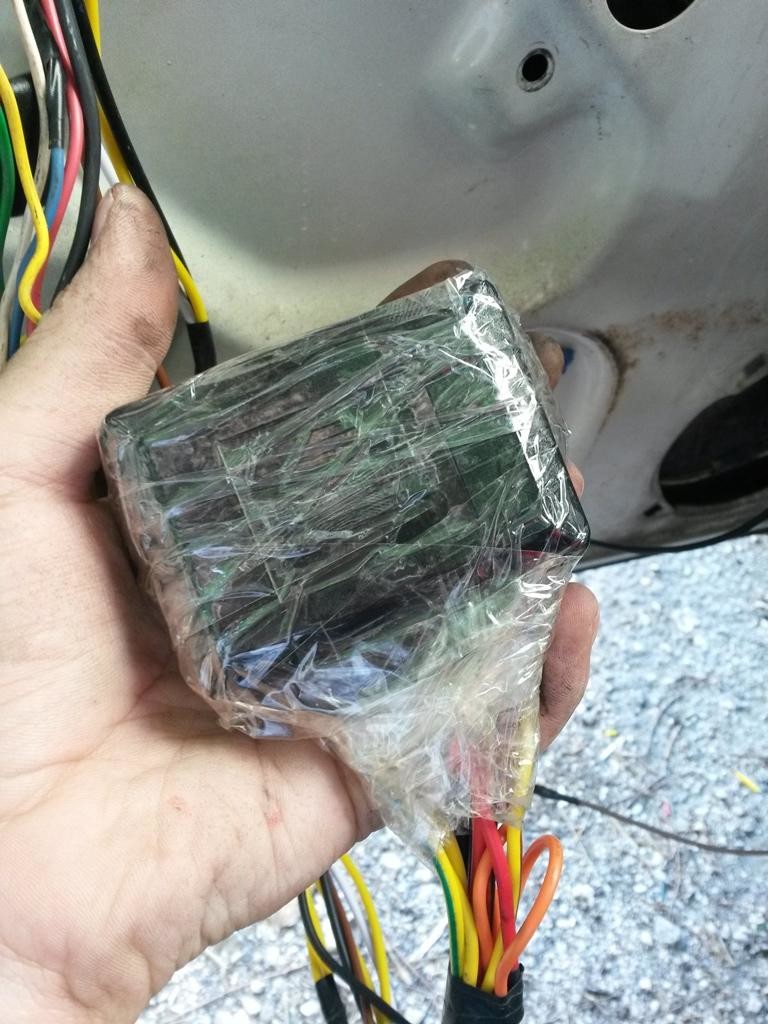

Yine mi koli bandı dersiniz şimdi hassasiyet gösterenler sevmeyenler var Big Grin
Lakin kapının içine su alıp modülü bozma ihtimali olduğundan dışını bantla kapatmam şarttı daha önce bir adet modül yaktım bu yüzden
[Resim: attachment.php?aid=4342]

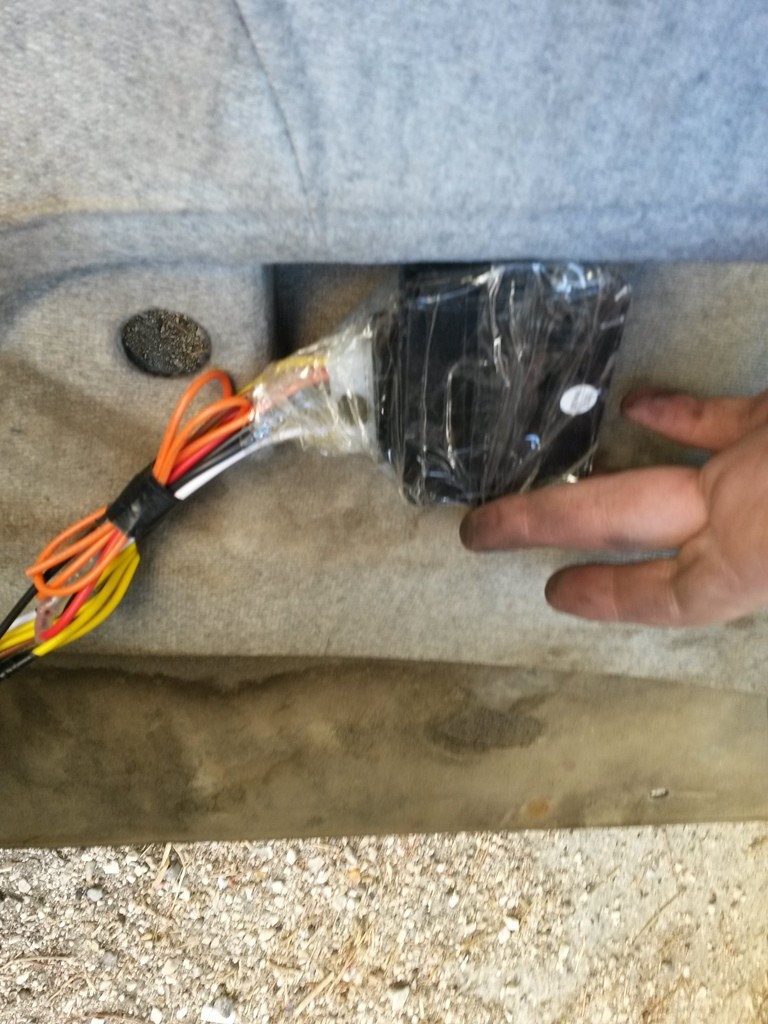

Slx kapı döşemesinde iç kolçağın döşemedeki çıkıntısının içine modülü gizliyoruz en zula orası çünkü Wink
[Resim: attachment.php?aid=4343]

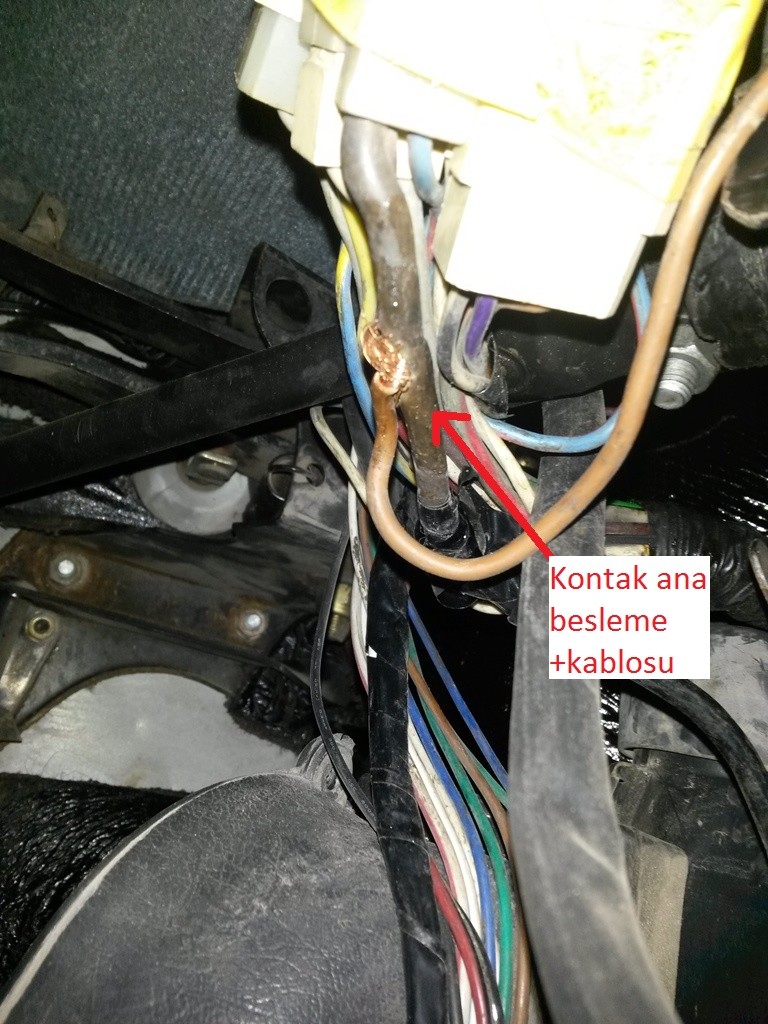

Alttaki resimde direksiyonun altı söküldü kontağın akünün + kutbundan gelen ana besleme kablosundan + alındı
[Resim: attachment.php?aid=4344]

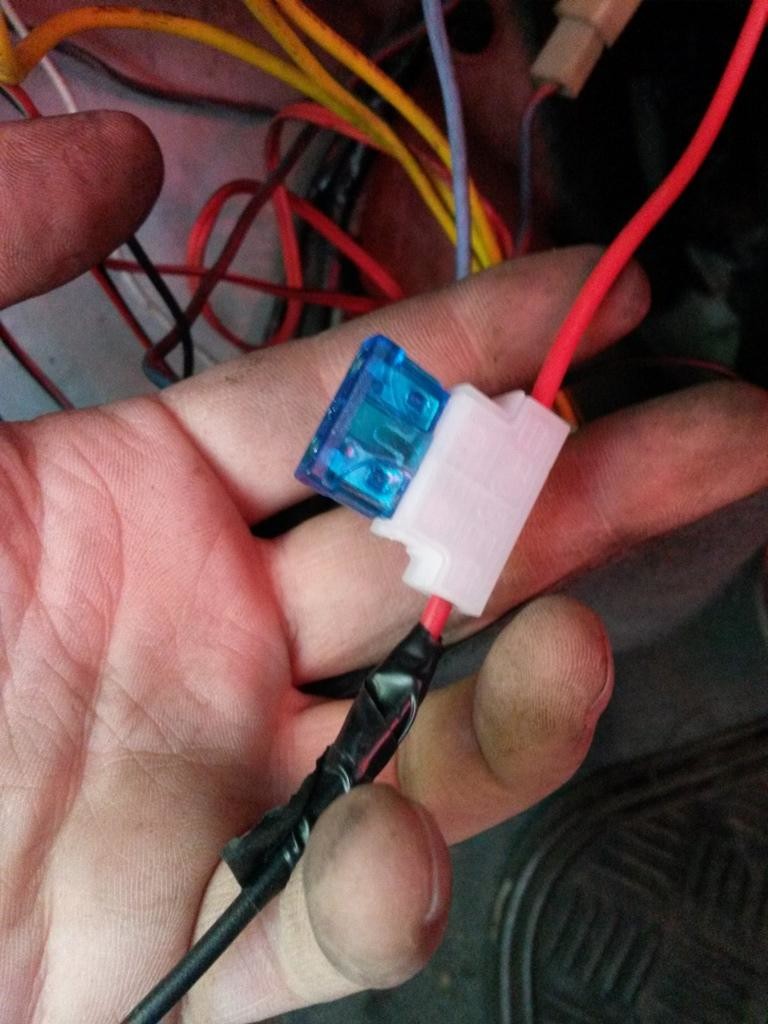

Ana +ya modül üzerinden kestiğim sigorta kablosunu bağlayıp ucunuda modülden getirdiğim kabloya ekledim tekrar böylelikle modül sigortası araç içinde güvende oldu herhangi bir arıza durumunda elektrik hemen kaynaktan kesileceği için hem daha da güvenli olmuş oldu
[Resim: attachment.php?aid=4345]

Bir resim eksik o da alarm beyninin üzerinde sadece bir adet kablo otomatik cam kaldırma tetikleme kablosu modüldeki - tetikleme olan sarı kabloyu uzatıp o kabloya bağladım işlem tamam hepsi bu kadar Wink

Bu modül bağlantısı tofaş marka araçlar üzerinde bulunan otomatik camlara uygulanabilir avrupa araçların bazıları farklı tesisat yapısına sahip olduğundan bağlantı şekli değişebilir
[+] 1 üye bu paylaşımı beğendi
Beğen
Forum yönetimiyle alakalı sorunların dışında tarafıma özel mesaj gönderimi yapmayınız
[Resim: kkDld9.jpg]
"Ne çok gezen bilir, ne çok okuyan bilir.. En çok cahil bilir, o her şeyi bilir..."
Şuan Offine!
27.08.2015, 18:35
Şuan Offine!
BLue_HaVvk Eski Üye...!
**
Aktif Tofaşcı

  • Konular78
  • Mesajlar3,751

  • İsim: ilkay
    Şehir: Sakarya
    Yaşınız: 33
    Araç Serisi: Doğan SLX
    Model Yılı: 1995
  • Rep puanı 8
  • Konular78
  • Mesajlar3,751

  • İsim: ilkay
    Şehir: Sakarya
    Yaşınız: 33
    Araç Serisi: Doğan SLX
    Model Yılı: 1995
  • Rep puanı 8
(27.08.2015, 18:29)Falcon417 yazdı: Umarım konuyu doğru yere açmışımdır yönetici arkadaşlardan özür diliyorum  Tongue

Moda Oldu Zaten Bu Lafta Smile Smile   Eline Sağlık İyi Günlerde Kullan Mustafa abi....
Beğen
Şuan Offine!
27.08.2015, 18:54
Şuan Offine!
Falcon417 Genel Sorumlu
*****
Genel Sorumlu

  • Konular228
  • Mesajlar87,333

  • İsim: Mustafa
    Şehir: Adana
    Yaşınız: 37
    Araç Serisi: Şahin
    Model Yılı: 1989
  • Rep puanı 554
  • Konular228
  • Mesajlar87,333

  • İsim: Mustafa
    Şehir: Adana
    Yaşınız: 37
    Araç Serisi: Şahin
    Model Yılı: 1989
  • Rep puanı 554
Teşekkürler :ok
Moda bir değil iki değil çok var çook  Kahve Gazete
Beğen
Forum yönetimiyle alakalı sorunların dışında tarafıma özel mesaj gönderimi yapmayınız
[Resim: kkDld9.jpg]
"Ne çok gezen bilir, ne çok okuyan bilir.. En çok cahil bilir, o her şeyi bilir..."
Şuan Offine!
27.08.2015, 18:57
Şuan Offine!
cullenflush TofasTeam Üye
TofasTeam Üye

  • Konular85
  • Mesajlar984

  • İsim: Hasan
    Şehir: Bursa
    Yaşınız: 27
    Araç Serisi: 89 Doğan Gri
  • Konular85
  • Mesajlar984

  • İsim: Hasan
    Şehir: Bursa
    Yaşınız: 27
    Araç Serisi: 89 Doğan Gri
Eline sağlık daha konuyu okumadım bir okuyayım da sorulara başlarım Smile

GT-I8200Q cihazımdan Tapatalk kullanılarak gönderildi
Beğen
Şuan Offine!
27.08.2015, 19:23
Şuan Offine!
kartalcı28 TofasTeam Üye
TofasTeam Üye

  • Konular8
  • Mesajlar66

  • İsim: EMRE
    Şehir: GİRESUN
    Yaşınız: 17
    Araç Serisi: Tofaş Kartal 1.6i.e
  • Konular8
  • Mesajlar66

  • İsim: EMRE
    Şehir: GİRESUN
    Yaşınız: 17
    Araç Serisi: Tofaş Kartal 1.6i.e
Ellerine sağlık iyi gunlerde kaldirir insallah Smilefiyati ne kadar acaba
Beğen
NK171 Çok yakında Piyasada ..!!
Şuan Offine!
27.08.2015, 19:27
Şuan Offine!
Falcon417 Genel Sorumlu
*****
Genel Sorumlu

  • Konular228
  • Mesajlar87,333

  • İsim: Mustafa
    Şehir: Adana
    Yaşınız: 37
    Araç Serisi: Şahin
    Model Yılı: 1989
  • Rep puanı 554
  • Konular228
  • Mesajlar87,333

  • İsim: Mustafa
    Şehir: Adana
    Yaşınız: 37
    Araç Serisi: Şahin
    Model Yılı: 1989
  • Rep puanı 554
Teşekkür ederim nette 30 küsür ben 25liraya aldım tanıdıktan http://urun.n11.com/cam-temizleyici-ve-k...-P29383805
Beğen
Forum yönetimiyle alakalı sorunların dışında tarafıma özel mesaj gönderimi yapmayınız
[Resim: kkDld9.jpg]
"Ne çok gezen bilir, ne çok okuyan bilir.. En çok cahil bilir, o her şeyi bilir..."
Şuan Offine!
27.08.2015, 20:07
Şuan Offine!
SerkanT Variant
BAĞIŞÇI Üye

  • Konular112
  • Mesajlar1,202

  • İsim: serkan
    Şehir: istanbul
    Yaşınız: 40
    Araç Serisi: YOK
  • Rep puanı 13
  • Konular112
  • Mesajlar1,202

  • İsim: serkan
    Şehir: istanbul
    Yaşınız: 40
    Araç Serisi: YOK
  • Rep puanı 13
Resimleri göremiyorum. Tongue şaka şaka mobildeyim Big Grin dört cam için bi el atarsın artık.
Beğen
İSTANBUL İL TEMSİLCİSİ
Şuan Offine!
27.08.2015, 20:10
Şuan Offine!
BLue_HaVvk Eski Üye...!
**
Aktif Tofaşcı

  • Konular78
  • Mesajlar3,751

  • İsim: ilkay
    Şehir: Sakarya
    Yaşınız: 33
    Araç Serisi: Doğan SLX
    Model Yılı: 1995
  • Rep puanı 8
  • Konular78
  • Mesajlar3,751

  • İsim: ilkay
    Şehir: Sakarya
    Yaşınız: 33
    Araç Serisi: Doğan SLX
    Model Yılı: 1995
  • Rep puanı 8
Mustafa abinin Arbada gene olmamış ama Kapı Kuşakları yok.....Onlar Olmadan OlmazzzzZ........
Beğen
!!!... Yeni Üyelerin Dikkatine...!!!

Deli Gömleği Ütü İstemez
'95 Doğan SLX
Şuan Offine!
27.08.2015, 20:16
Şuan Offine!
betaboy Yolunda A. Ş
Kovulmuş Üye

  • Konular64
  • Mesajlar1,331

  • İsim: Halil
    Şehir: İstanbul
    Yaşınız: 20
    Araç Serisi: .
  • Konular64
  • Mesajlar1,331

  • İsim: Halil
    Şehir: İstanbul
    Yaşınız: 20
    Araç Serisi: .
paraya kıyıp 2 modül alda ikisi aynı anda kalksın yönetici bey :ohoh
Beğen
Şuan Offine!
27.08.2015, 20:57
Şuan Offine!
Falcon417 Genel Sorumlu
*****
Genel Sorumlu

  • Konular228
  • Mesajlar87,333

  • İsim: Mustafa
    Şehir: Adana
    Yaşınız: 37
    Araç Serisi: Şahin
    Model Yılı: 1989
  • Rep puanı 554
  • Konular228
  • Mesajlar87,333

  • İsim: Mustafa
    Şehir: Adana
    Yaşınız: 37
    Araç Serisi: Şahin
    Model Yılı: 1989
  • Rep puanı 554
(27.08.2015, 20:07)SerkanT yazdı: Resimleri göremiyorum. Tongue şaka şaka mobildeyim Big Grin dört cam için bi el atarsın artık.

Abi beni  küfrettirmeye mi çalışıyon derdim eğer şaka demeseydin Big Grin dört camın bundan farklı bir tarafı yokta onu nasıl yaptığına göre değişir modülün motora bağlanan kablolarının mantığını kavradıysan 5 cam bile yaparsın (not: 5.cam sunroof gibi mesela Big Grin)
(27.08.2015, 20:10)BLue_HaVvk yazdı: Mustafa abinin Arbada gene olmamış ama Kapı Kuşakları yok.....Onlar Olmadan OlmazzzzZ........
Nerde gördün la kuşakları hem ne işim var kuşakla boş iş bunlar beyhude işler sen takarsın anca Big Grin  :ps
(27.08.2015, 20:16)betaboy yazdı: paraya kıyıp 2 modül alda ikisi aynı anda kalksın yönetici bey  :ohoh
Olabilir halil iki camın aynı anda kalkması için başka kestirme yöntem yok şuan için
